RIC900型高電圧コントローラ
高電圧コントローラ
高速・高性能32 ビットCPU 搭載の高電圧コントローラ
主な特長
本装置は、高速・高性能32ビットCPUを内蔵した、パックイン（溶剤）、セミパックイン（水系）カスケード型静電塗装機の高電圧コントローラであり、カスケード及びカスケードとコントローラを結ぶ、フレキシブルな低電圧ケーブルにより構成され、既存製品であるRIC800型高電圧コントローラの代替品として互換性を持たせてあります。
外部（PLC、ロボット等）との信号のやり取りは、I/O接続、CC-Link接続が標準搭載されており、通信が可能です。高電圧出力は4段階設定で、それぞれ印加電圧を－5～100kVの範囲で使用する事ができます。
安全回路は、絶対感度（ＣL）とスロープ感度（SL）の過電流異常検出及び、低電圧ケーブル断線検出（WT）及び、カスケードの過電流検出（OC）、低電流検出（ＵC）、過電圧検出（OV）、低電圧検出（UV）、過電圧（CT）異常（COV）、定電圧異常検出（CVE）、リーク電流異常検出（LK1～3）、CT低電圧異常（CTLV）、オーバーヒート異常検出（ＯＨ）、電圧・電流・電力最大値異常（OVR）、機能などがあります。
異常検出時には、速やかに高電圧を遮断するとともに外部に警報出力し、リセット入力するまで継続されます。これらの安全回路は、塗装ラインに合わせた適正な感度を設定管理していただく事により、高い安全性を持った塗装運転をする事ができます。

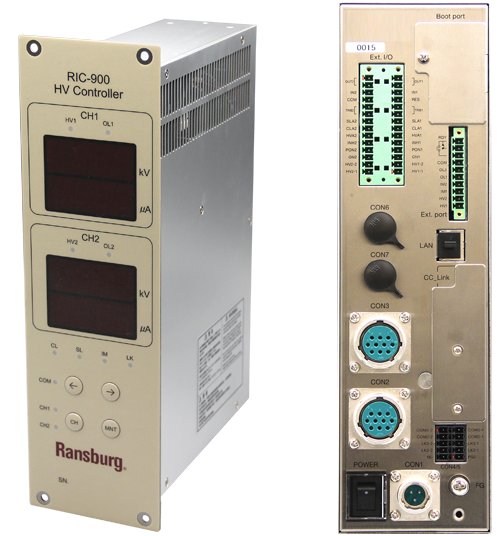

パネル表字面には、高電圧出力表示（kV）及び高電圧電流表示（μA）のデジタル表示器を2CH分設けてあり、それぞれを独立制御することが出来ます。設定、モニタはシュナイダー製タッチパネルとPC対応もあります。
仕様
| 出力電圧 | ╴30 ～ ╴90kV |
|---|---|
| 最大出力電流 | 300μA (溶剤) ・1mA(水系) |
| 出力電圧プリセット数 | 4 プリセット |
| 電源 | 制御部 DC24V 1A |
| 高電圧部 DC24V 4A (溶剤) | |
| 高電圧部 DC48V 6A (水系) 最大消費電力240Wまで | |
| 外形寸法 | H310×W90×D215mm |
| パネルカット：H284×W84mm | |
| 重量 | 2.4kg |
| 安全回路 |
|
