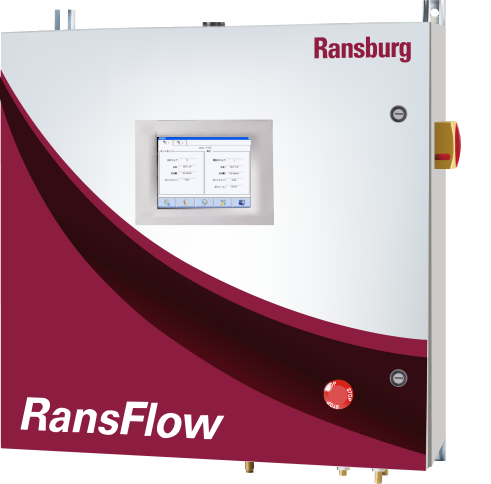

RF2（二液混合塗装機器）
二液混合塗装機器
効率を高め、塗料と溶剤の無駄を削減
- 自動機（ロボット、レシプロケータ）、ハンドガンに対応
- 主剤30色，硬化剤6種類まで
- 2Kまたは3K
- フルイドパネル4台まで対応
特長
オペレータ、中央PLC、または監視制御システムによる直感的でシームレスな稼働

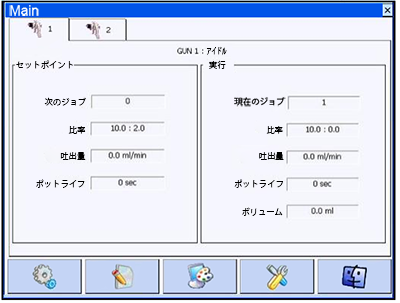

- 15インチのフルカラータッチスクリーンがすべてのプロセス機能を制御します
- オープンコミュニケーション：Ethernet、Profinet、Device Net、CC Link、Wi-Fi など
- フルイドパネルはブース内に配置でき、オプションの防爆型リモート操作パネルによりブース内制御が可能です
信頼性が高く柔軟なフルイドパネルは、すべての主要なプロセスニーズを満たします
- ほぼ全ての溶剤または水性塗料に対応。静電または非静電塗装のクローズドループ混合比と吐出量制御
- 最大30色までの主剤と6種類の硬化剤の条件設定登録が可能です
- 粘度と吐出量の制御範囲が広く、低圧仕様および高圧仕様に対応する機器構成
- 特殊塗料のニーズを満たすために、ギア式、コリオリ式、ピストン流量計が使用可能です
- 自動機仕様は主剤/ 硬化剤の両側ともMVR が流量を制御します（下図「2 液塗装システム」上）。ハンドガン仕様は硬化剤の流量制御をMVR が行うMVR 仕様（同図下）と、硬化剤インジェクションバルブで行うパルス仕様があります
- 3K制御対応
効率を高め、塗料（主剤/ 硬化剤）と溶剤の無駄を減らします
- 精度1％での流量と混合比率のオンデマンド制御により、塗料の無駄が大幅に削減されます
- オプションのリモート監視とトラブルシューティングにより、予期しないダウンタイムのリスクが軽減されます
- 塗料と溶剤の使用量、塗装時間、混合比率と流量、異常などのプロセスデータを追跡およびエクスポートします
流体計量システム
- 液晶ディスプレイでのパラメータ設定により、洗浄・色替が容易にできます。
- 塗色数は最大で主剤10 色・硬化剤3 色までサポート
- ハンドガンまたは自動塗装機に使用できます。
- 設置が簡単でインターフェース接続が可能
- データ読み出しとアップグレード/ バックアップ用USB メモリー接続が可能
2液塗装システム

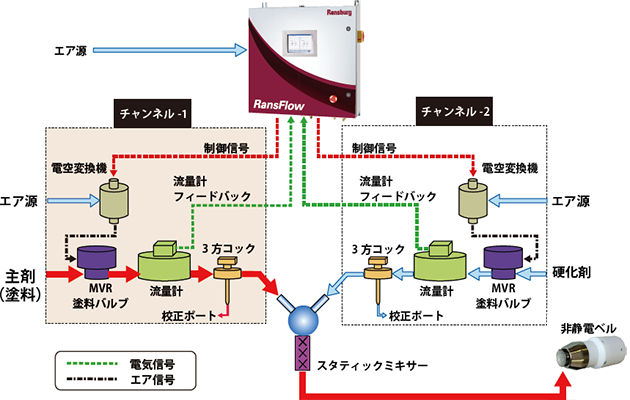

◆自動機仕様

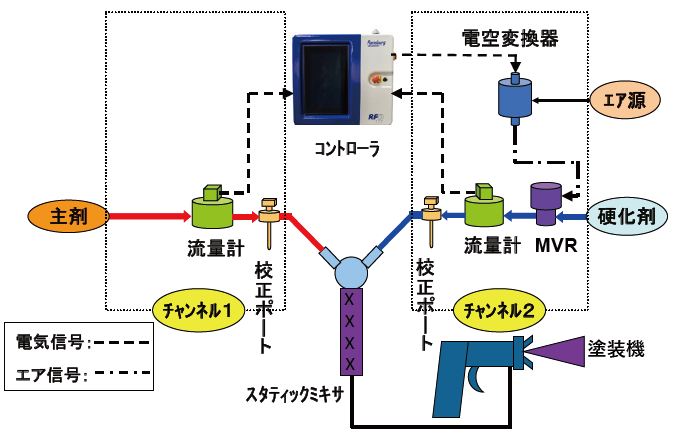

◆ハンドガン仕様（MVR仕様）

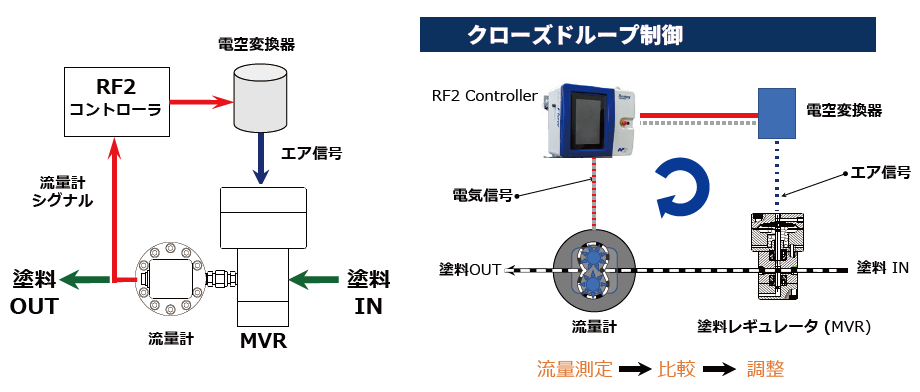

クローズドループ制御
仕様
| 混合比範囲 | 1:1 ～ 50:1 |
|---|---|
| 混合精度 | ±1% |
| 塗料粘度範囲 | 10～3000cPs |
| Max.主剤塗色数 | 30 |
| Max.硬化剤数 | 6 |
| 低圧システム | 2.07MPa（300psi） |
| 高圧システム（今後） | 20.7MPa（3,000psi） |
| 主剤吐出量 | 15～3,500cc/min |
| 硬化剤吐出量 | 15～3,500cc/min （10cc/minでの稼働が塗料により可能） |
| 合計吐出量範囲 | 30～7,000cc/min |
| 流量許容誤差 | ±1% |
| 接液部 | SS，PTFE，パーフロ，超高分子量ポリエチレン |
| 稼動エア圧力 | 0.5～0.7MPa（75-105psi） |
| 稼動温度 | 0～50℃ |
| 流量計 | ギヤ式，FO仕様，ピストン，コリオリ式 |
| 通信 | Ethernet，外部I/O，Profinet，Device net，CC Link，Wi-Fi |
| レシピ／ジョブ数 | 250 |
| フルイドパネル当たりガン台数 | 2 |
